HLM立式磨粉機

立磨工作原理有傳統立磨與新版立磨區別，新型高效立磨是一種理想的大型粉磨設備，廣泛應用于水泥、電力、冶金、化工、非金 屬礦等行業。它集破碎、干燥、粉磨、分級輸送于一體，生產效率高，可將塊狀、顆粒狀及粉狀原料磨成所要求的粉狀物料。目前有礦渣立磨和水泥立磨兩種機型，購買立磨首先要了解立磨系統工作原理，立磨結構和立磨廠家,才能做到正確的立磨選型。

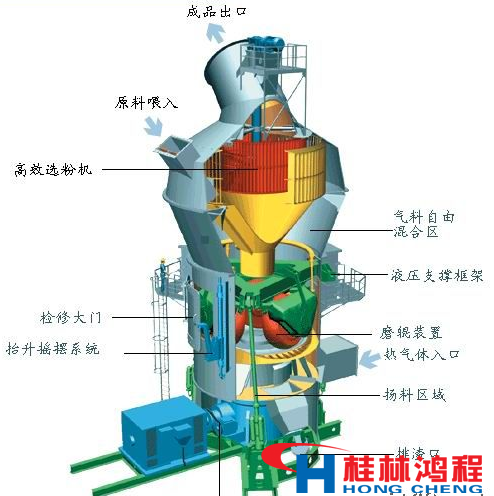

立磨結構


立磨結構

1、磨盤:包括導向環、風環、擋料圈、襯板、盤體、 刮料板和提升裝置等。

2、磨輥:輥套為易磨損件，要求有足夠的韌性和良好的耐磨性能。立磨結構

立磨結構

3、選粉機，可分為靜態、動態和高效組合式選粉機三大類:

a.靜態選粉機 工作原理類似于旋風筒，結構簡單，無可動部件，不易出故障。但調整不靈活，分離效率不高。

b.動態選粉機 這是一個高速旋轉的籠子，含塵氣體穿過籠子時，細顆粒由空氣摩擦帶入，粗顆粒直接被葉片碰撞攔下，轉子的速度可以根據要求來調節，轉速高時，出料細度就越細，與離心式選粉機的分級原理是一樣的。它有較高的分級精度，細度控制也很方便。

c.高效組合式選粉機 將動態選粉機(旋轉籠子)和靜態選粉機(導風葉)結合在一起，即圓柱形的籠子作為轉子，在它的四周均布了導風葉片，使氣流上下均勻地進入選粉機區，粗細粉分離清晰，選粉效率高。不過這種選粉機的阻力較大，因此葉片的磨損也大。

4、加壓裝置:液壓裝置，儲能器。

5、監視裝置:搖臂監視、振動監視。

6、傳動裝置:電動機、減速器。

7、噴水系統:降低溫度、穩定料層。

8、粗粉外循環系統:提升機。

立磨系統工作原理

電動機通過減速機帶動磨盤轉動，物料從下料口落到磨盤中央，在離心力的作用下向磨盤邊緣移動并受到磨輥的碾壓，粉碎后的物料從磨盤邊緣溢出，同時被來自噴嘴環(風環)高速向上的熱氣流帶至與立磨一體的高效選粉機內，粗粉經分離器分選后返回到磨盤上，重新粉磨;細粉則隨氣流出磨，在系統的收塵裝置中收集下來，即為產品。沒有被熱氣流帶起的粗顆粒物料和意外進入的金屬件從風環處沉落，由刮料板刮出后，經外循環的斗提機喂入磨內再次粉磨。

立磨優勢與選型

1. 高效節能：

（1）粉磨效率高，能耗低，和球磨機相比較，能耗低40%-50%；

（2）單機生產能力大，可利用低谷電

2. 維護方便，運營成本低：

（1）磨輥可用液壓裝置翻出機外，更換輥套襯板及磨機檢修空間大，檢修作業十分方便；

（2）磨輥輥套能翻面使用，延長了耐磨材料的使用壽命；

（3）開機前無需在磨盤上布料，并且磨機可空載啟動，免除開機難的煩惱；

（4）磨耗低，磨輥、磨盤襯板采用特殊材質，使用壽命長；

3. 綜合投資成本低：集破碎、干燥、粉磨、輸送于一體，工藝流程簡單，系統設備少，結構布局緊湊，占地面積小，僅為球磨機的50%，可露天布置，建筑成本低，直接降低了企業投資費用；

4. 產品質量穩定：

（1）物料在磨粉機內停留的時間短，易于對產品粒度分布和成分進行檢測，產品質量穩定；

（2）產品顆粒形態均勻、粒度分布窄、流動性好，產品適應性強；

5. 可靠性高：

（1）采用磨輥限位裝置，避免磨機工作時間因斷料而產生的劇烈震動。

（2）采用新型磨輥密封裝置，密封更加可靠，并且無需密封風機，進一步降低磨內氧含量，抑爆性能更加優異。

6. 環保：

（1）HLM立磨整個系統震動小，噪音低；

（2）系統整體密封，全負壓運行，無粉塵外溢，基本可實現無粉塵車間；

（3）立式磨技術及裝備是國家大力倡導的節能降耗新技術，有利于提升企業在本區域乃至全國粉體行業領域的競爭實力；

7.自動化程度高：采用PLC全自動控制系統，并且可實現遠程控制，操作簡便，維修方便，減少人工成本。

HLM型礦渣立磨規格和技術參數

注：也可用于水泥熟料

目前立式磨粉機有經典款兩種，HLM立式磨粉機和HLMx超細立式磨粉機，立式磨機具有粉磨效率高、電耗低、入料粒度大、產品細度易于調節、設備工藝流程簡單、占地面積小、噪音低、揚塵小、使用維護簡便、運行費用低、耐磨材料消耗少等優點。可廣泛用于電力、冶金、水泥、化工、非金屬礦等行業，主要用于對水泥生料、熟料、電廠脫硫用石灰粉、礦渣微粉、錳礦、石膏、煤、重晶石、方解石等物料進行粉磨加工。

立磨廠家

桂林鴻程礦山設備制造有限責任公司是中國粉體設備行業的龍頭企業，是專業開發、設計、生產碾磨、破碎及超細粉碎設備的專業生產  公司。鴻程擁有各項專利20余項，具有自主出口權，是國內主要的粉體設備制造企業和出口基地。目前立式磨粉機有經典款兩種，HLM立式磨粉機和HLMX超細立式磨粉機.
